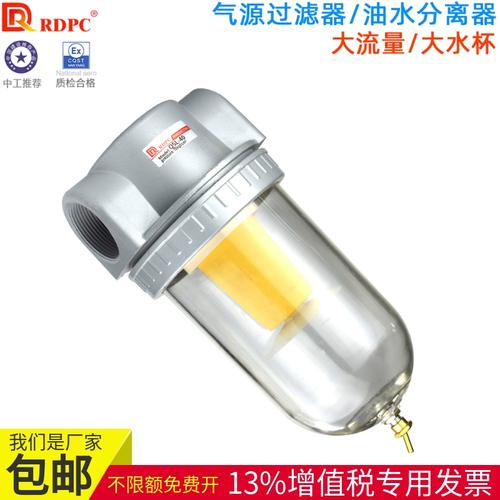

一、什么是大流量空气过滤油水分离器QSL？

大流量空气过滤油水分离器QSL是一款专为压缩空气系统设计的高效净化装置，集空气过滤与油水分离功能于一体。其中“QSL”是该系列产品的通用型号标识，广泛应用于气动控制、喷涂、食品医药、电子制造等对压缩空气质量要求较高的工业领域。与普通过滤器相比，QSL系列针对大流量工况进行了结构优化，能够在保证低压降的前提下，实现高效除水、除油、除尘。

二、工作原理

QSL油水分离器的工作过程主要分为三个阶段：

1. 离心分离：压缩空气从进气口切向进入分离腔，形成高速旋转气流。在离心力作用下，较大的液滴（水、油）被甩向壁面并沿壁面流下，汇集到分离器底部。
2. 过滤拦截：经过初步分离的空气通过内置的高精度滤芯（通常为多层玻璃纤维或不锈钢烧结网）。滤芯纤维的惯性碰撞、直接拦截和布朗扩散作用，可捕集微米级及亚微米级的油雾、水雾和固体颗粒。
3. 聚结沉降：被滤芯拦截的微小液滴在纤维表面逐渐聚结长大，形成较大的液滴后，在重力作用下沉降到过滤器底部的集水杯/集油杯中，通过手动或自动排水器排出。

经过上述处理，出口空气的含油量和含水量可大幅降低，一般可达0.01～0.1 ppm（取决于滤芯精度），满足大多数气动设备的使用要求。

三、主要结构与特点

结构组成：
- 壳体：通常为铝合金或不锈钢材质，耐压等级常见为1.0～1.6 MPa。
- 滤芯：采用多层聚结滤材，精度可选0.01μm、0.1μm、1μm等。
- 排水装置：手动排水阀或自动排水器（浮球式、电磁式）。
- 压差指示器（可选）：提示更换滤芯时机。

核心特点：
1. 大流量处理能力：优化内部流道，额定流量可达1～100 m³/min甚至更高，压降小（典型≤0.02 MPa），适合空压机总输出管道或大型用气设备前端。
2. 高效油水分离：采用离心+聚结+过滤三级组合，对液态水和油雾的分离效率可超过99%。
3. 长寿命滤芯：纳污容量大，抗堵塞，更换周期通常为2000～8000小时（视工况而定）。
4. 模块化设计：可多级串联使用（如QSL+精密过滤器+活性炭过滤器），逐级提高空气质量。
5. 维护便捷：壳体多采用快开式或螺纹连接，滤芯可快速更换，底部排污阀操作简单。

四、典型应用场景

• 气动控制系统：防止水分和油污腐蚀气缸、电磁阀、气马达。
• 喷漆与涂装：避免油水造成漆面缩孔、颗粒等缺陷。
• 食品与医药包装：提供无油无水的洁净压缩空气，符合卫生标准。
• 电子与半导体：保护精密元器件免受油污污染。
• 纺织与化纤：防止油水导致断丝、疵点。
• 吹塑与吹瓶：保证瓶体内部洁净。

五、选型与使用注意事项

选型依据：
1. 最大流量：根据空压机排量或实际用气峰值选择，留有余量（建议≥1.2倍）。
2. 工作压力：确认壳体耐压等级与系统压力匹配。
3. 过滤精度：根据下游用气要求选择滤芯等级。若需更高洁净度，可串联不同精度的过滤器。
4. 接口尺寸：与管道口径一致，大流量型号常采用法兰连接。
5. 排水方式：无人值守场合建议选用自动排水器。

使用注意事项：
- 安装时注意气流方向（壳体上有箭头标识）。
- 定期检查排水器是否正常工作，避免积水倒灌。
- 监控压差，压差过大（＞0.07 MPa）时及时更换滤芯。
- 滤芯不可清洗后重复使用（聚结型滤芯），应整体更换。
- 在新管路或长期停机后重启时，先排污再接入下游设备。

六、常见问题与维护

| 故障现象 | 可能原因 | 处理方法 |
|---------|---------|---------|
| 出口空气带水 | 排水阀堵塞、滤芯失效 | 清理或更换排水阀、更换滤芯 |
| 压降明显增大 | 滤芯积污、流量超限 | 更换滤芯、检查流量是否超标 |
| 滤芯寿命短 | 进气油水含量过高、未装前置分离器 | 加装前置油水分离器或除油器 |
| 壳体漏气 | 密封圈老化、连接松动 | 更换密封圈、紧固螺纹或法兰 |

七、

大流量空气过滤油水分离器QSL是压缩空气净化环节中的关键设备。它利用离心分离、聚结过滤等原理，高效去除空气中的液态水、油雾和固体颗粒，保障下游气动设备稳定运行和终端产品质量。用户在选择和使用时，应结合实际工况合理选型，并做好日常维护和滤芯更换，才能充分发挥其性能，延长整个压缩空气系统的使用寿命。
